SC254X—次级反馈PWM功率开关
概述:

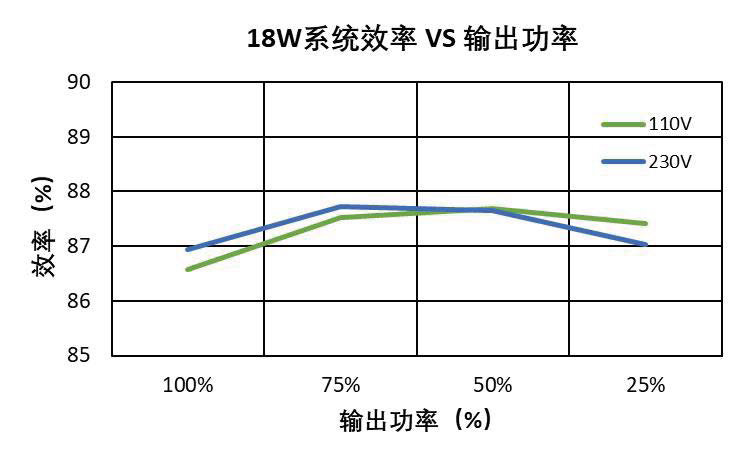

SC254X系列是具有高VDD OVP保护阈值、采用4 Drain SOP8封装的次级反馈电流模式PWM功率开关,热阻更低,散热效果更好,主要应用于18W以内的PD电源或QC充电器,待机功耗小于75mW。SC254X的系统工作频率在空载、轻载、重载进行了优化,降低了待机功耗,提高了整机效率。
型号 | 开关频率(KHz) | 待机功耗(mW) | 封装 | 全电压输出功率(W) |
SC2542 | 65 | <75 | SOP8 | ≤12 |
SC2544 | 65 | <75 | SOP8 | ≤18 |
特点:
采用4 Drain封装,散热更优
39V的VDD OVP保护阈值
内置软启动功能
内置LEB和斜坡补偿
优化驱动能力,改善EMI性能
内置高低压OCP补偿
OVP与OLP自恢复保护功能
提供符合RoHS标准的SOP8封装

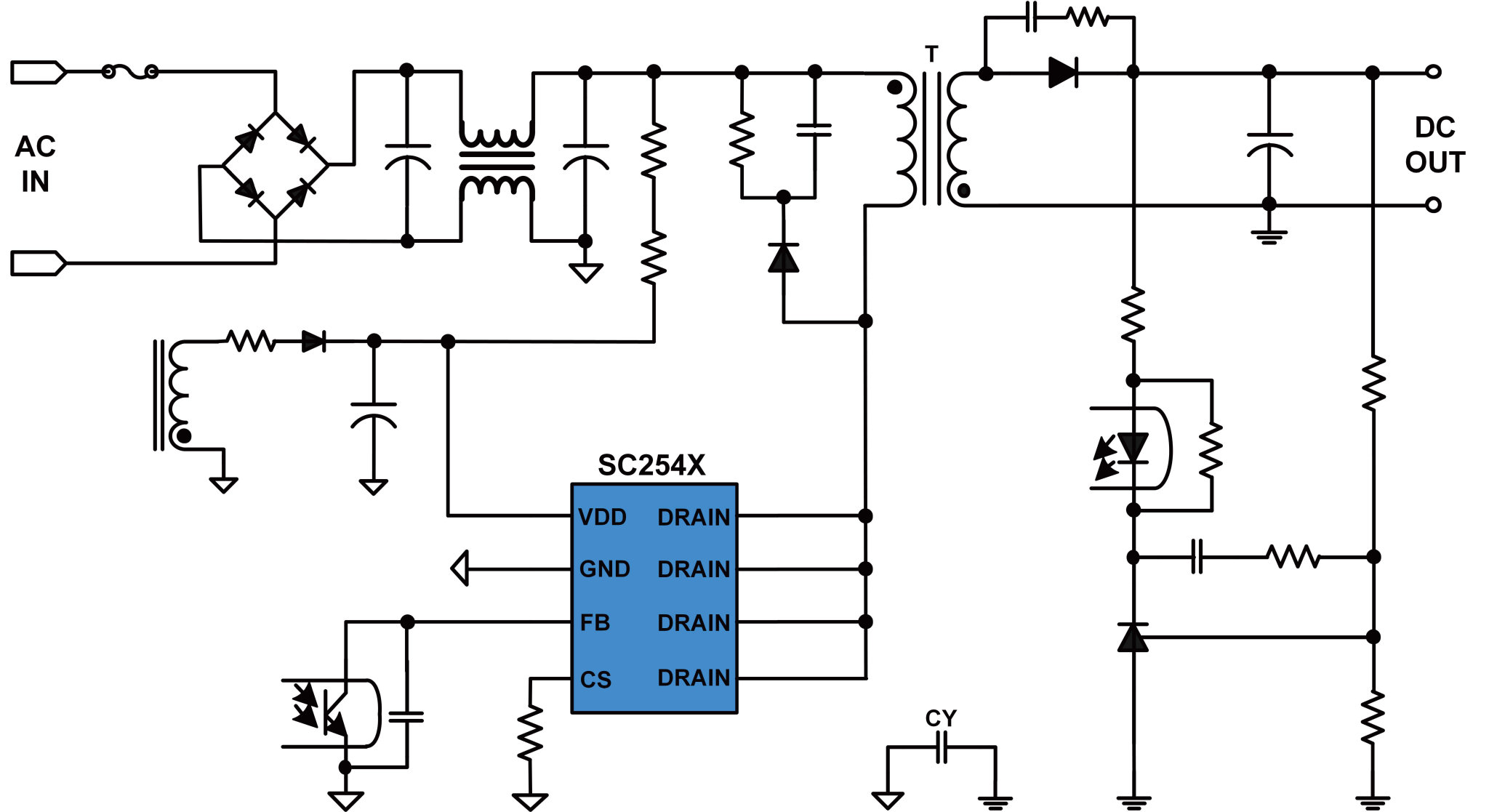

应用:
PD电源
QC充电器
便携式电子产品电源
